Tubes acier soudés

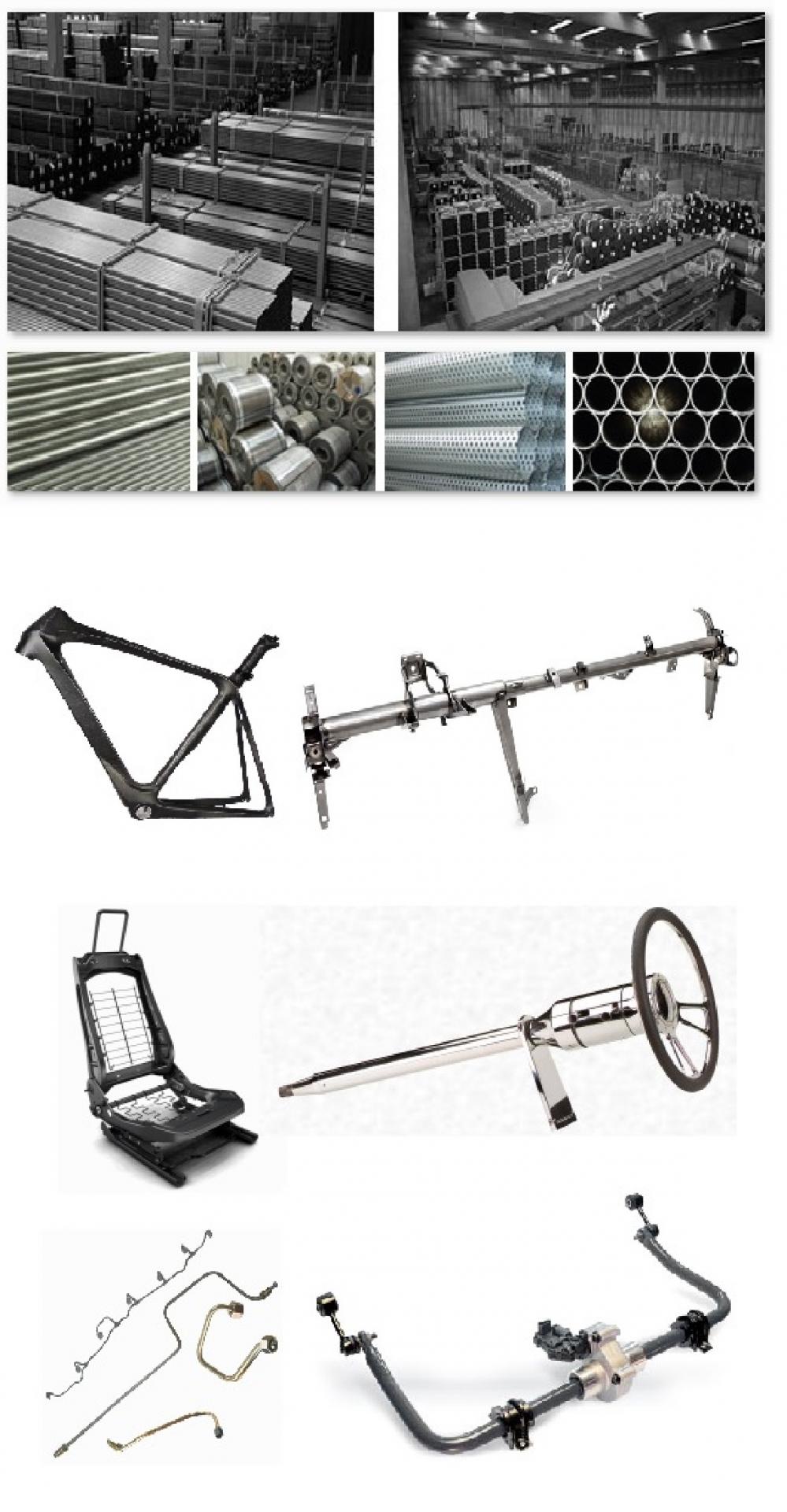

SECTEURS D’APPLICATION

Automotive



Home appliances

Moto

  • Banquettes
  • Conduites du gaz
  • Châssis
  • Appui-têtes
  • Brûleurs

  • Barres anti-intrusion
  • Tubes Venturi



  • Colonnes avant-train
  • Circuits de refroidissement

Poussettes et Jeux

  • Barres stabilisateurs
  • Chauffe-bains

  • Conduites du carburant
  • Chauffe serviettes



  • Tubes sous planche
  • Circuits Chauffage





Matériaux
- aciers au carbone pas lié laminés à chaud et à froid selon les normes suivantes:
 UNI EN 10025-1:2005 “Hot rolled products of structural steels - Part 1: General technical delivery conditions”;
• UNI EN 10025-2:2005 Hot rolled products of structural steels - Part 2: Technical delivery conditions for non-alloy structural steels”;
• UNI EN 10130:2007 “Cold rolled low carbon steel flat products for cold forming - Technical delivery conditions”;

- aciers haute limite élastique (HLE) laminés à chaud et à froid selon les normes suivantes:
• UNI EN 10268:2006 “Cold rolled steel flat products with high yield strength for cold forming - Technical delivery conditions”;
• UNI EN 10149-2:1997 “Hot-rolled flat products made of high yield strength steels for cold forming - Delivery conditions for thermomechanically rolled steels”;

- aciers au carbone sans alliage laminés à chaud et à froid recouverts d’aluminium/silicium et zinc selon la norme suivante:
• UNI EN 10346:2009 “Continuously hot-dip coated steel flat products - Technical delivery conditions”.

Gamme Dimensionnelle


Les tubes sont produits en suivant les prescriptions des normes UNI EN ISO 10305-3 et 10305-5. Tubes avec caractéristique de profil et dimensions différentes peuvent être produits après une étude de faisabilité.

Diamètre extérieur

Les tolérances pour les diamètres pas spécifiés dans le tableau sont convenus avec le client.

Épaisseur (E)

*maximum + 0,35 mm

Longueur (L)

Pour les tubes en longueur standard (6000 mm et 6400 mm) la tolérance est de +100/-0mm, tandis que pour les tubes coupés la tolérance en millimètre est la suivante:

Les tolérances pour les longueurs pas spécifiés dans le tableau sont convenus avec le client.

Cordon de soudure

Le cordon de soudure à l’intérieur du tube peut être commandé sans modification additionnelles, écrasé ou raclé.


Profil

Les tubes avec des profile différents du rond ont les suivants caractéristiques:
• la soudure est positionnée normalement sur la coté petite (A’);
• pour le tubes avec une section rectangulaire ou demi ovale le rayon minimal de pliage de l’angle du profil est 2xB.

Les typiques profils des tubes différent du rond sont montrés dans les images suivantes. Tubes avec caractéristique de profil et dimensions différentes peuvent être produits après une ètude de faisabilité.

Tube Rond

Tube Rectangulaire

Tube Carré

Tube Ovale

Tube Elliptique

Tube Demi-ovale
